RAID磁盘阵列的原理与搭建

• RAID概念

  • RAID 0
  • RAID 1
  • RAID 5
  • RAID 10

• RAID-0-1-5-10搭建及使用

  • 删除RAID及注意事项

RAID概念

磁盘阵列（Redundant Arrays of Independent Disks，RAID），有“独立磁盘构成的具有冗余能力的阵列”之意。
磁盘阵列是由很多价格较便宜的磁盘，以硬件（RAID卡）或软件（MDADM）形式组合成一个容量巨大的磁盘组，利用多个磁盘组合在一起，提升整个磁盘系统效能。利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上。
磁盘阵列还能利用同位检查（Parity Check）的观念，在数组中任意一个硬盘故障时，仍可读出数据，在数据重构时，将数据经计算后重新置入新硬盘中。

注：RAID可以预防数据丢失，但是它并不能完全保证你的数据不会丢失，所以大家使用RAID的同时还是注意备份重要的数据

RAID的创建有两种方式：软RAID（通过操作系统软件来实现）和硬RAID（使用硬件阵列卡）；在企业中用的最多的是：raid1、raid5和raid10。不过随着云的高速发展，供应商一般可以把硬件问题解决掉。

RAID几种常见的类型

RAID基本思想：把好几块硬盘通过一定组合方式把它组合起来，成为一个新的硬盘阵列组，从而使它能够达到高性能硬盘的要求

RAID有三个关键技术：

• 镜像：提供了数据的安全性；
• chunk条带（块大小也可以说是条带的粒度），它的存在的就是为了提高I/O，提供了数据并发性
• 数据的校验：提供了数据的安全

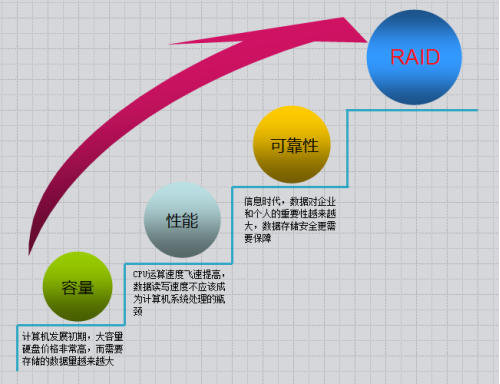

Raid相对于单个磁盘优点：

RAID-0的工作原理

条带 （strping），也是我们最早出现的RAID模式
需磁盘数量:2块以上(大小最好相同)，是组建磁盘阵列中最简单的一种形式，只需要2块以上的硬盘即可.
特点:成本低，可以提高整个磁盘的性能和吞吐量。RAID 0没有提供冗余或错误修复能力，速度快。任何一个磁盘的损坏将损坏全部数据；磁盘利用率为100%。

RAID-1

mirroring（镜像卷），需要磁盘两块以上
原理:是把一个磁盘的数据镜像到另一个磁盘上，也就是说数据在写入一块磁盘的同时，会在另一块闲置的磁盘上生成镜像文件，(同步)
RAID 1
mirroring（镜像卷），至少需要两块硬盘，raid大小等于两个raid分区中最小的容量（最好将分区大小分为一样），数据有冗余，在存储时同时写入两块硬盘，实现了数据备份；磁盘利用率为50%，即2块100G的磁盘构成RAID1只能提供100G的可用空间。

RAID-5

需要三块或以上硬盘，可以提供热备盘实现故障的恢复；只损坏一块，没有问题。但如果同时损坏两块磁盘，则数据将都会损坏。 空间利用率： (n-1)/n 2/3

奇偶校验信息的作用：当RAID5的一个磁盘数据发生损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。

扩展：异或运算 是用相对简单的异或逻辑运算（相同为0，相异为1）

嵌套RAID级别

RAID-10镜像+条带

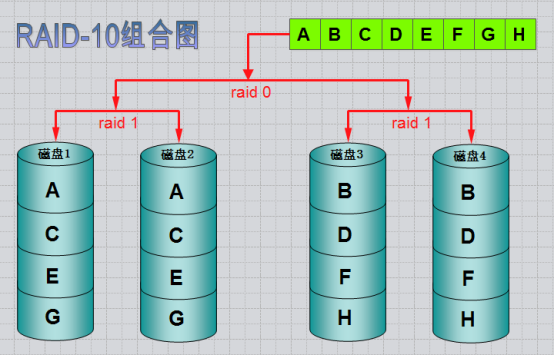

RAID 10是将镜像和条带进行两级组合的RAID级别，第一级是RAID1镜像对，第二级为RAID 0。
比如我们有8块盘，它是先两两做镜像，形成了新的4块盘，然后对这4块盘做RAID0；当RAID10有一个硬盘受损其余硬盘会继续工作，这个时候受影响的硬盘只有2块。

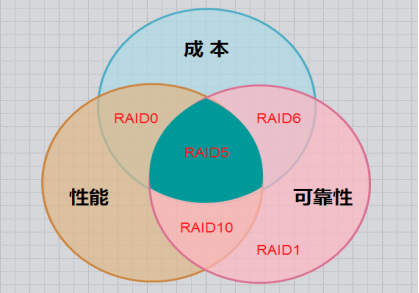

几个方案对比下来， RAID5是最适合的，如下图：

RAID硬盘失效处理

一般两种处理方法：热备和热插拔

1. 热备：HotSpare

定义：当冗余的RAID组中某个硬盘失效时，在不干扰当前RAID系统的正常使用的情况下，用RAID系统中另外一个正常的备用硬盘自动顶替失效硬盘，及时保证RAID系统的冗余性
全局式：备用硬盘为系统中所有的冗余RAID组共享
专用式：备用硬盘为系统中某一组冗余RAID组专用

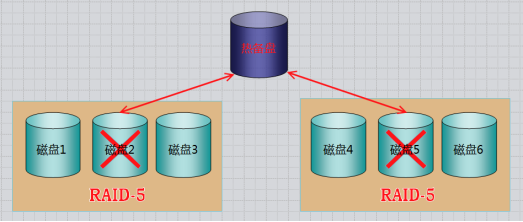

如下图所示：是一个全局热备的示例，该热备盘由系统中两个RAID组共享，可自动顶替任何一个RAID中的一个失效硬盘

2. 热插拔：HotSwap

定义：在不影响系统正常运转的情况下，用正常的物理硬盘替换RAID系统中失效硬盘。

RAID-0-1-5-10搭建及使用-删除RAID及注意事项

RAID的实现方式

软RAID：通过操作系统实现

Linux内核中有一个md(multiple devices)模块在底层管理RAID设备，它会在应用层给我们提供一个应用程序的工具mdadm ，mdadm是linux下用于创建和管理软件RAID的命令。

mdadm命令常见参数解释：

实验环境：

注：工作中正常做raid全部是使用独立的磁盘来做的。为了节约资源，raid10以一块磁盘上多个分区来代替多个独立的磁盘做raid，但是这样做出来的raid没有备份数据的作用，因为一块磁盘坏了，这个磁盘上所做的raid也就都坏了。

创建RAID0

实验环境：

1. 创建raid0

[root@love ~]# mdadm -C -v /dev/md0 -l 0 -n 2 /dev/sdb /dev/sdc
mdadm: chunk size defaults to 512K
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.
[root@love ~]# mdadm -Ds

2. 查看阵列信息

[root@love ~]# mdadm -Ds
ARRAY /dev/md0 metadata=1.2 name=xuegod63.cn:0 UUID=cadf4f55:226ef97d:565eaba5:3a3c7da4
[root@love ~]# mdadm -D /dev/md0
/dev/md0:
Version : 1.2
Creation Time : Thu May 17 15:59:16 2018
Raid Level : raid0
Array Size : 41910272 (39.97 GiB 42.92 GB)
Raid Devices : 2
Total Devices : 2
Persistence : Superblock is persistent

       Update Time : Thu May 17 15:59:16 2018
             State : clean
    Active Devices : 2

Working Devices : 2
Failed Devices : 0
Spare Devices : 0

        Chunk Size : 512K   #chunk是raid中最小的存储单位

Consistency Policy : none

              Name : xuegod63.cn:0  (local to host xuegod63.cn)
              UUID : cadf4f55:226ef97d:565eaba5:3a3c7da4
            Events : 0

    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       1       8       32        1      active sync   /dev/sdc

[root@love ~]# mdadm -Ds > /etc/mdadm.conf #生成配置文件

3. 对创建的RAID0进行文件系统创建并挂载

[root@love ~]# mkfs.xfs /dev/md0
[root@love ~]# mkdir /raid0
[root@love ~]# mount /dev/md0 /raid0/
[root@love ~]# df -Th /raid0/
文件系统 类型 容量 已用 可用 已用% 挂载点
/dev/md0 xfs 40G 33M 40G 1% /raid0
[root@love ~]# echo 324 > /raid0/a.txt

4. 开机自动挂载

[root@love ~]# blkid /dev/md0
/dev/md0: UUID="3bf9c260-dc7b-4e37-a865-a8caa21ddf2c" TYPE="xfs"
[root@love ~]# echo "UUID=5bba0862-c4a2-44ad-a78f-367f387ad001 /raid0 xfs defaults 0 0" >> /etc/fstab

创建RAID1

实验内容如下：

1. 创建RAID1
2. 添加1个热备盘
3. 模拟磁盘故障，自动顶替故障盘
4. 从raid1中移出故障盘

[root@love ~]# mdadm -C -v /dev/md1 -l 1 -n 2 -x 1 /dev/sd[d,e,f]
# 将RADI信息保存到配置文件
[root@love ~]# mdadm -Dsv > /etc/mdadm.conf
# 查看 RAID 阵列信息：
[root@love ~]# mdadm -D /dev/md1
Raid Level : raid1
Array Size : 20955136 (19.98 GiB 21.46 GB)
...
Number Major Minor RaidDevice State
0 8 48 0 active sync /dev/sdd
1 8 64 1 active sync /dev/sde
2 8 80 - spare /dev/sdf
# 在RAID设备上创建文件系统
[root@love ~]# mkfs.xfs /dev/md1
[root@love ~]# mkdir /raid1
[root@love ~]# mount /dev/md1 /raid1/

# 准备测试文件
[root@love ~]# cp /etc/passwd /raid1/
# 模拟损坏 模拟RAID1中数据盘/dev/sde出现故障，观察/dev/sdf备用盘能否自动顶替故障盘
[root@love ~]# mdadm /dev/md1 -f /dev/sde

# 查看一下阵列状态信息
[root@love ~]# mdadm -D /dev/md1
...
Number Major Minor RaidDevice State
0 8 96 0 active sync /dev/sdg
2 8 128 1 spare rebuilding /dev/sdi #热备盘已经在同步数据
1 8 112 - faulty /dev/sdh

# 更新配置文件
[root@love ~]# mdadm -Dsv > /etc/mdadm.conf
# 查看数据是否丢失
[root@love ~]# ls /raid1/ #数据正常，没有丢失
# 重要的数据如：数据库 ； 系统盘 （把系统安装到raid1的md1设备上，可以对md1做分区）

# 移除损坏的设备：
[root@love ~]# mdadm -r /dev/md1 /dev/sde
mdadm: hot removed /dev/sde from /dev/md1
# 查看信息：
[root@love ~]# mdadm -D /dev/md1
Number Major Minor RaidDevice State
0 8 96 0 active sync /dev/sdd
2 8 128 1 active sync /dev/sdf #已经没有热备盘了
# 添加一块新热备盘
[root@love ~]# mdadm -a /dev/md1 /dev/sde
mdadm: added /dev/sde

创建RAID5

实验环境：

1. 创建RAID5, 添加1个热备盘，指定chunk大小为32K

   1. -x或--spare-devicds= 指定阵列中备用盘的数量
   2. -c或--chunk= 设定阵列的块chunk块大小 ，单位为KB
2. 停止阵列，重新激活阵列
3. 使用热备盘，扩展阵列容量，从3个磁盘扩展到4个

# 创建RAID-5
[root@love ~]# mdadm -C -v /dev/md5 -l 5 -n 3 -x 1 -c32 /dev/sd{g,h,i,j}
[root@love ~]# mdadm -D /dev/md5
/dev/md5:
Version : 1.2
Creation Time : Thu May 17 18:54:20 2018
Raid Level : raid5
Array Size : 41910272 (39.97 GiB 42.92 GB)
Used Dev Size : 20955136 (19.98 GiB 21.46 GB)
Raid Devices : 3
Total Devices : 4
Persistence : Superblock is persistent
      Update Time : Thu May 17 18:54:31 2018
            State : clean, degraded, recovering
   Active Devices : 2
Working Devices : 4
Failed Devices : 0
Spare Devices : 2
        Layout : left-symmetric
    Chunk Size : 32K
Consistency Policy : resync
Rebuild Status : 7% complete
          Name : xuegod63.cn:5  (local to host xuegod63.cn)
          UUID : fa685cea:38778d6a:0eb2c670:07ec5797
        Events : 2
Number   Major   Minor   RaidDevice State
   0       8       96        0      active sync   /dev/sdg
   1       8      112        1      active sync   /dev/sdh
   4       8      128        2      spare rebuilding   /dev/sdi

   3       8      144        -      spare   /dev/sdj   #热备盘

# 停止MD5阵列
[root@love ~]# mdadm -Dsv > /etc/mdadm.conf #停止前，一定要先保存配置文件
[root@love ~]# mdadm -D /dev/md5 ##停止前，请确认数据已经同步完
Consistency Policy : resync #数据已经同步完
[root@love ~]# mdadm -S /dev/md5
mdadm: stopped /dev/md5

# 激活MD5阵列
[root@love ~]# mdadm -As
mdadm: /dev/md5 has been started with 3 drives and 1 spare.

# 扩展RAID5磁盘阵列
# 将热备盘增加到md5中，使用md5中可以使用的磁盘数量为4块
[root@xuegod63 /]# mdadm -G /dev/md5 -n 4 -c 32
# -G或--grow 改变阵列大小或形态
[root@love ~]# mdadm -Dsv > /etc/mdadm.conf #保存配置文件
# 备注：阵列只有在正常状态下，才能扩容，降级及重构时不允许扩容。对于raid5来说，只能增加成员盘，不能减少。而对于raid1来说，可以增加成员盘，也可以减少。
[root@love ~]# mdadm -D /dev/md5 #查看状态
...
Array Size : 41910272 (39.97 GiB 42.92 GB)   #发现新增加硬盘后空间没有变大，为什么？
Used Dev Size : 20955136 (19.98 GiB 21.46 GB)
...
Reshape Status : 3% complete #重塑状态：3%完成 ，等到100%， 数据才同步完，同步完后会变成成：Consistency Policy : resync #一致性策略：再同步，表示已经同步完
...
Number Major Minor RaidDevice State
0 8 96 0 active sync /dev/sdg
1 8 112 1 active sync /dev/sdh
4 8 128 2 active sync /dev/sdi
3 8 144 3 active sync /dev/sdj

# 等所有数据同步完成后，查看md5空间大小：
Array Size : 62865408 (59.95 GiB 64.37 GB)  #空间已经变大
Used Dev Size : 20955136 (19.98 GiB 21.46 GB)

创建RAID10

实验环境：

[root@love ~]# fdisk /dev/sdk #分4个主分区，每个分区1G大小
[root@love ~]# mdadm -C -v /dev/md10 -l 10 -n 4 /dev/sdk[1-4]
[root@love ~]# cat /proc/mdstat

删除RAID所有信息及注意事项

[root@love ~]# umount /dev/md0 /raid0 #如果你已经挂载raid，就先卸载。
[root@love ~]# mdadm -Ss #停止raid设备
[root@love ~]# rm -rf /etc/mdadm.conf #删除raid配置文件
[root@love ~]# mdadm --zero-superblock /dev/sdb #清除物理磁盘中的raid标识
[root@love ~]# mdadm --zero-superblock /dev/sdc #清除物理磁盘中的raid标识
# 参数：--zero-superblock :  erase the MD superblock from a device. #擦除设备中的MD超级块
